Номер части

03030MQR

3. Описание

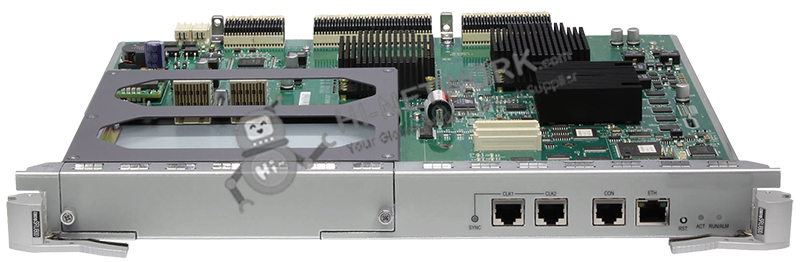

S7706/S7712 главный блок управления B (факультативные часы)

1. Атрибуты

Оборудование и аксессуары

Категория 1 категория

Оборудование и аксессуары

Линейка продукции

Создание сетей связи

Семейство продуктов

- переключатель

Категория продукта

S7706 S7712 мгу

Подсемейство продуктов

Смена кампуса

Серия продукции

S - 7700.

Макпт (макпт)

6920702727682

Юом (UOM)

ПК с ПК

Вес упаковки (кг)

4

Объем упаковки (м ^3)

0.0277 (0,00)

Размер упаковки (D*W*H мм)

502*468*118

Размер нетто (D*W*H мм)

426*394*35

Типовая мощность (вт)

80

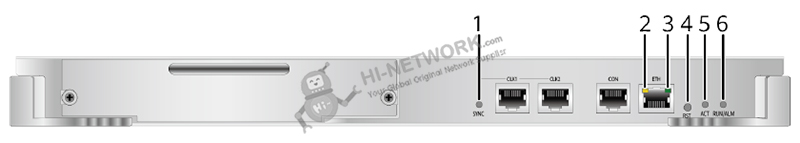

(1) я я

Синхронизация данных

- зеленый цвет

Переключатель поддерживает синхронизацию времени и часов, и на SRU установлена карта "дочь часов".
Выключено: выключатель поддерживает синхронизацию времени и часов, но на SRU не установлена карта дочери часов.

(2)

Индикатор акт порта эт

- желтый цвет

Порт передает и принимает данные.

(3)

Индикатор связи порта ETH

- зеленый цвет

На порту установлена связь.

(4)

Кнопка RST

-

Нажмите эту кнопку, чтобы перезагрузить карту.
Примечание:
Перезагрузка карты приводит к сбою в обслуживании. Не нажимайте кнопку RST, если в этом нет необходимости.

(5)

Акт: показатель активного/резервного статуса

- зеленый цвет

Внимание: карта active SRU.
Off: карта представляет собой standby SRU.
Примечание:
Когда два шасси устанавливают CSS, индикатор выглядит следующим образом:
Карта представляет собой active sru css.
Мигающий: карта представляет собой горячее standby sru css.
Off: карта представляет собой холодный standby sru css.

(6)

RUN/ALM: индикатор состояния запуска

- зеленый цвет

Внимание: карта включена. Если индикатор является устойчивым зеленым в течение не более 30 секунд, то процессор запускается. Если индикатор является устойчивым зеленым в течение более 30 секунд, программа не работает.
Медленно моргает: карточная программа работает правильно.
Быстрое мигание: карточная программа запускается.

- красный цвет

Внимание: карта не сработала и неисправность требует ручного вмешательства.

- желтый цвет

Карта не работает.

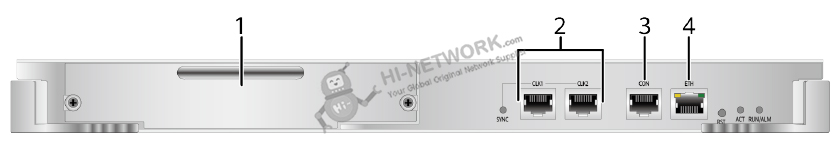

(2)

Два битовых порта. Re88pl99ace1порты CLK1 и CLK2 на карте SRU BITS0 и BITS1 на карте clock daughter card. Битовые устройства или другие продукты могут подключаться к битным портам для синхронизации времени и часов.

(3)

Один порт управления консолью. Терминал конфигурации может подключиться к этому порту для осуществления настройки на месте.

(4)

Один из управляющих портов ETH (10 м /100 м BASE-TX auto-sensing). Терминал конфигурации или рабочая станция управления сетью могут подключаться к этому порту для создания локальной или удаленной среды конфигурации.
